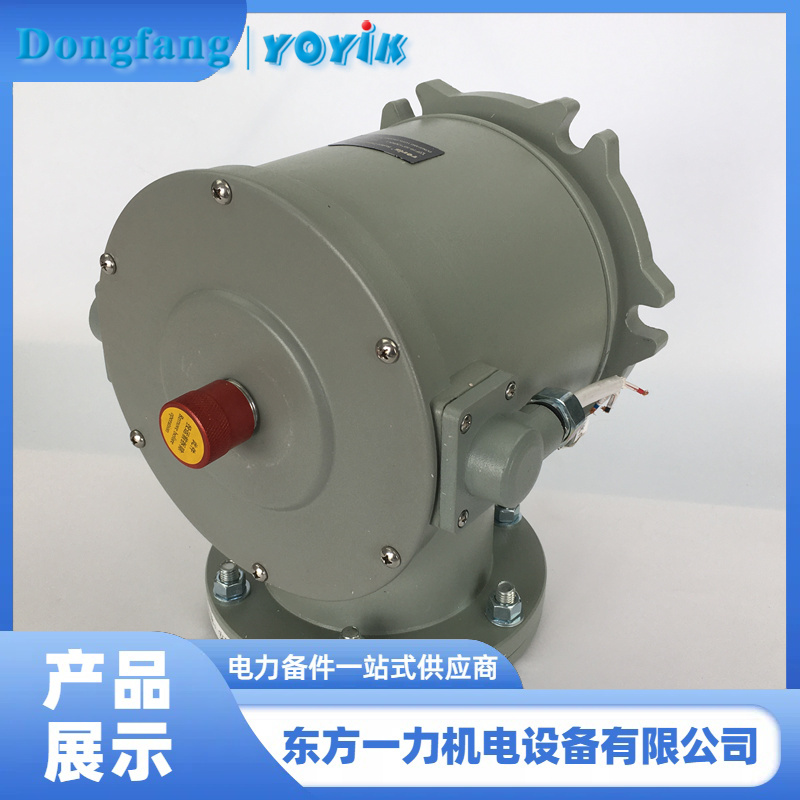

YSF8-55/80KJTH壓力釋放閥的結構與工作原理

結構

壓力釋放閥YSF8-55/80KJTH的主要結構形式是外彈簧式，并且可以帶有或不帶有定向導流裝置。它的主要部件包括：
彈簧：提供開啟和關閉閥門所需的彈力。
閥座：固定閥門，確保閥門在開啟和關閉時保持穩定。
彈簧座：支撐和固定彈簧，確保彈簧作用力的穩定傳遞。
閥殼體（罩）：保護內部部件，并提供安裝和固定的結構。
標志桿：在閥門動作時提供指示，顯示閥門的開啟狀態。
信號開關（出現盒）：用于在閥門動作時提供電信號，通常用于報警或控制系統。
密封圈：確保閥門在關閉狀態下的密封性，防止漏油。
工作原理
壓力釋放閥YSF8-55/80KJTH用于保護油浸式變壓器等電氣設備的過壓力保護，避免變壓器油箱變形或爆裂。其工作原理如下：
壓力監測和釋放：
當油浸式變壓器內部發生故障，導致油箱內的油氣化并產生大量氣體，油箱內部壓力急劇升高。
當壓力達到壓力釋放閥的開啟壓力值時，閥門在2毫秒內迅速開啟，使得油箱內的壓力迅速降低。
壓力釋放過程：
壓力釋放閥YSF8-55/80KJTH通過彈簧作用力將閥門開啟，釋放多余的壓力。
當壓力降至閥門的關閉壓力值時，彈簧作用力使閥門可靠關閉，確保油箱內保持正常壓力。
標志桿和信號開關：
在壓力釋放閥開啟的同時，標志桿向上動作，并顯著伸出頂蓋，指示閥門已經開啟。
當壓力釋放閥關閉時，標志桿仍滯留在開啟后的位置，需要手動復位。
信號開關在閥門動作時提供電信號，用于報警或控制系統。
維護和復位：
每次壓力釋放閥YSF8-55/80KJTH動作后，需要手動復位標志桿和信號開關，確保準備好下一次動作。
