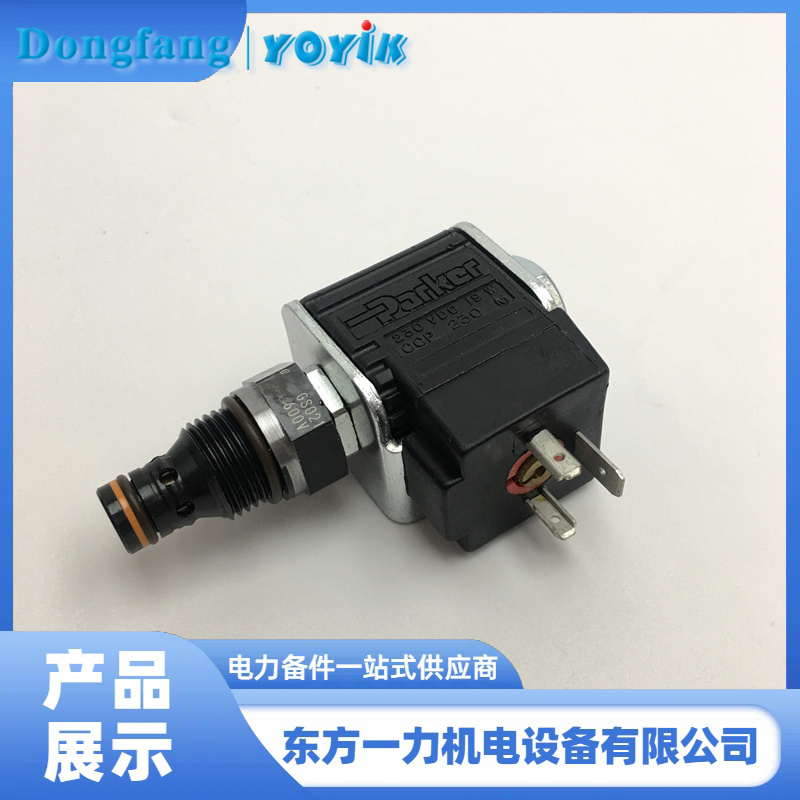

AST 電磁閥PAT5002253適配DEH系統安全保護

產品介紹人：黃麗 13547079933 0838-2207616

AST電磁閥PAT5002253在DEH系統中扮演著至關重要的安全保護角色，其核心功能是將遮斷保護裝置（ETS）發出的電氣跳閘信號轉換為液壓信號，從而迅速關閉汽輪機的閥門，確保機組的安全停機。具體來說，AST電磁閥通過封閉或打開危急遮斷母管的泄油通道，控制高、中壓主汽門及高、中壓調節汽門執行機構油動機活塞下腔的油壓。當AST電磁閥失電打開時，會迅速卸掉危急遮斷油總管油壓，進而使所有相關閥門關閉，實現汽輪機的緊急停機。

與AST電磁閥相比，OPC電磁閥的作用則專注于超速保護。OPC電磁閥是超速保護控制電磁閥，受DEH控制器的OPC部分控制。當汽輪機轉速超過額定轉速的一定比例時，DEH控制器會發出信號，使OPC電磁閥通電打開，泄放OPC母管油壓，導致高、中壓調節汽門迅速關閉，以降低汽輪機轉速，避免超速事故的發生。
因此，AST電磁閥與OPC電磁閥在作用上的本質區別在于：

• 保護范圍：AST電磁閥提供全面的遮斷保護，覆蓋汽輪機的各種故障情況，如超速、振動過大等；而OPC電磁閥則專注于超速保護，是汽輪機超速防護體系中的關鍵環節。
• 動作條件：AST電磁閥在接收到ETS的跳閘信號時動作，這些信號可能來自汽輪機的各種保護邏輯；而OPC電磁閥則在DEH控制器檢測到超速條件時動作，其動作條件更為特定。
• 系統影響：AST電磁閥動作會導致所有主汽門和調節汽門關閉，使汽輪機停機，對系統的影響更為廣泛；而OPC電磁閥動作則只關閉調節汽門，以降低汽輪機轉速，對系統的影響相對局限。

德陽東方一力機電設備有限公司供應電廠電站MEH系統用AST電磁閥、EH油主油泵、安全閥、波紋管泄壓閥、機械停機電磁鐵、試驗電磁閥、伺服閥。

關斷閥遙控及泄油口用密封圈 XM-14-2.65-J8
密封油溢流閥 98H
關斷閥 F3RG06D330
不銹鋼高壓球閥 W-BKH-20S*2.5-16-4425
壓力釋放閥 YSF8-35/130-KJ
取樣閥  WSJ-SN1V10F0D
主油箱潤滑油輸送泵 2CY-22.5/0.34
截止節流止回閥 KJC40C-4.0P
控制箱 EASTONE:700-011-WW
小機速關電磁閥 4WE6D62/EG110N9K4
溢流閥 DBDS10P10B/400
壓力釋放閥 YSF9-35/80-TA
密封油主油泵 KG70KY/7.5F4
密封油真空泵梅花墊 L-110
溢流閥 EHST-3-FVF-30
螺桿泵維修包 KF80KZ/15F4
油潤滑裝置過濾減壓閥 QEY208
三聯齒輪泵 ACMAR131307AB0101010000A0A00CD0B
EH油密封O環 HY-SO-0148-V
鎧裝鉑熱電阻 WZGPK2-33U-M100A150J120A-M212
伺服閥 G771K201
高調油動機截止閥 HY-SHV16.02Z
電磁閥線圈 CAP230M
線圈（磨煤機出口插板門） W5080 108-030-0276 220V
主機EH油系統蓄能器氣囊及密封件 63L
備件包 G054
單向節流閥 DKVP-06-01/X
波紋管截止閥 WJ65F1.6P-Ⅱ
節流組件 TDS-PY-R306
球閥 RV-L-28-M33*2WD-PH EG
梅花墊 PVH98QIC-RSF-1S-10-C25-31
EH主油泵配套緩沖墊 HQ37.11Z
潤滑油輸送泵 65AY60A
機械密封 108-45
電磁閥 J-220VAC-DN10-D/20B/2A
液壓軟管總成 EN853-2SN-275BA
油凈化密封圈 HB4-56J8-37
齒輪油泵 2CY45/9-1
AST/OPC電磁閥線圈 CCS115D
電磁閥 AW2110A-220VDC-VITON
截止節流止回閥 LJC40C-4.0P
