壓力釋放閥YSF8-55/130KJ符合技術資料規范
產品介紹人：黃麗 13547079933 0838-2207616

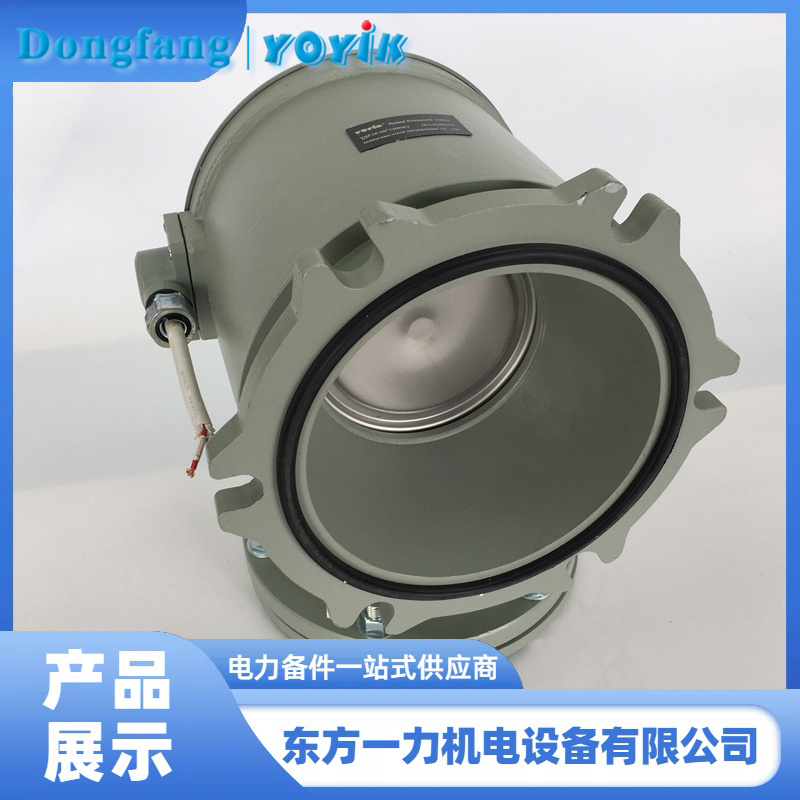

壓力釋放閥 YSF8-55/130KJ 是油浸式變壓器中關鍵的安全保護裝置，其核心功能是當變壓器油箱內部壓力超過設定值時迅速釋放壓力，防止油箱變形或爆裂；同時，在正常運行狀態下又能保持油箱密封、維持正壓環境。這一功能的實現主要依賴于其內部結構中的 壓力膜盤 與 膠墊 的協同配合。
-
一、壓力膜盤與膠墊的結構關系
在 YSF8-55/130KJ 型號的壓力釋放閥中：
壓力膜盤：是閥門的核心受力元件，通常為金屬材質，具有一定的剛性和彈性；
膠墊（密封圈）：安裝在膜盤下方，緊貼閥座，起到密封作用；
彈簧：施加預緊力，使膜盤與膠墊緊密貼合在閥座上；
噴油口：位于膠墊中心下方，作為泄壓通道。
在常態下，彈簧通過壓力膜盤將膠墊壓緊在閥座上，形成良好的密封狀態。當系統內壓力升高到設定值時，膜盤克服彈簧力抬起，膠墊脫離閥座，打開噴油口進行泄壓。
1. 初始狀態（未動作）
彈簧對膜盤施加壓力，膜盤壓緊膠墊；
膠墊與閥座緊密接觸，形成密封；
油箱內部處于正壓狀態，無氣體或油液泄漏。
2. 超壓狀態（動作開始）
當油箱內部壓力上升至設定開啟壓力（如55kPa）時，壓力作用在膜盤底部；
膜盤向上移動，壓縮彈簧；
膠墊與閥座分離，噴油口打開；
變壓器油和氣體從噴油口排出，油箱內部壓力迅速下降。
特點：該過程響應時間極快（約2ms），能有效避免油箱因壓力過高而損壞。
3. 壓力恢復（復位關閉）
當油箱內部壓力下降至設定關閉壓力（一般略低于開啟壓力）時，彈簧推動膜盤向下復位；
膜盤重新壓緊膠墊，恢復密封；
系統再次進入正壓密封狀態，防止外部空氣、水分等雜質侵入。
為了確保長期密封可靠，膜盤與膠墊的設計和材料選擇非常關鍵：
膠墊材料：采用耐油、耐高溫、耐老化的特種橡膠（如丁腈橡膠），確保在各種工況下保持良好彈性；
表面處理：膜盤與膠墊接觸面經過精密加工，保證貼合面平整無缺陷；
彈簧預緊力調節：可通過調節螺栓調整彈簧壓力，確保在不同溫度和壓力環境下仍能保持密封；
防泄漏設計：在膠墊外緣設有輔助密封唇邊，增強密封效果。
雖然膜盤與膠墊配合結構簡單，但在實際運行中也可能出現以下問題：
故障現象 原因分析 維護建議
密封不嚴導致滲漏 膠墊老化、變形或膜盤接觸面磨損 定期檢查更換膠墊，清潔膜盤接觸面
泄壓不靈敏或拒動 彈簧失效、膜盤卡滯、膠墊粘連 清潔內部組件，測試動作壓力
動作后無法復位 膜盤被異物卡住或彈簧斷裂 清理異物，必要時更換彈簧
壓力釋放閥 YSF8-55/130KJ 中，壓力膜盤與膠墊的配合 實現了兩大核心功能：
快速泄壓：當油箱壓力異常升高時，膜盤抬起帶動膠墊脫離閥座，迅速釋放壓力；
可靠密封：在非動作狀態下，膜盤與膠墊緊密貼合，保持油箱密封正壓，防止外界污染。
這種結構設計既保證了變壓器在突發事故中的安全性，又維護了設備在長期運行中的穩定性，是電力變壓器安全運行不可或缺的重要組成部分。
