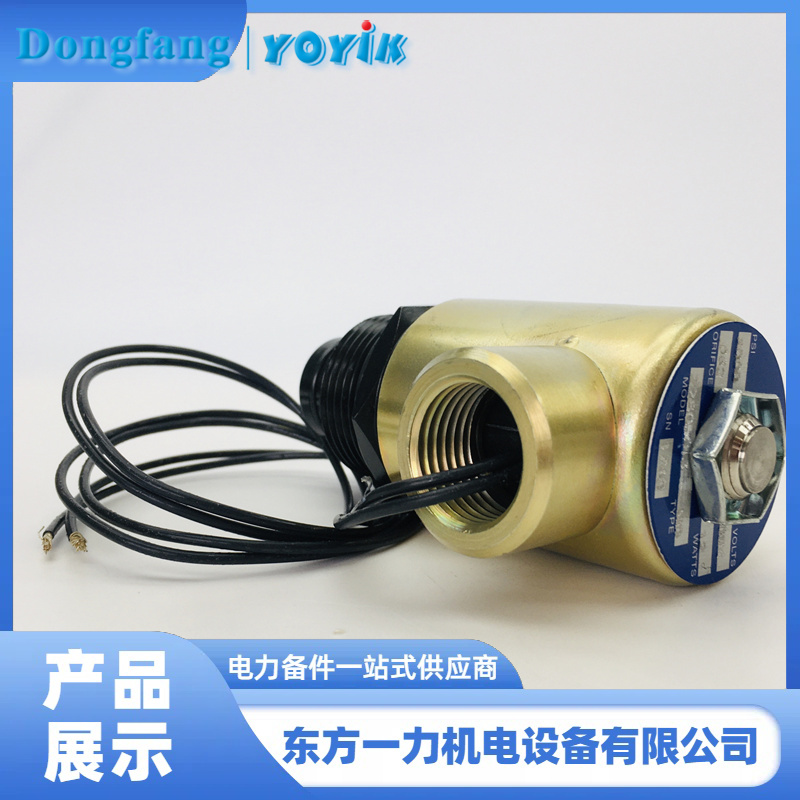

火電廠危急遮斷系統核心電磁閥Z2805013帶電關閉維持AST油壓
產品介紹人：黃麗 13547079933 0838-2207616
在正常運行時，AST電磁閥Z2805013通過保持其關閉狀態來維持危急遮斷油（AST油）母管的壓力穩定。以下是詳細的工作機制：
帶電狀態：
在正常操作條件下，AST電磁閥是通電工作的。這意味著電磁閥內部的電磁鐵被激活，產生足夠的磁力吸引閥芯，使其保持在一個特定的位置——是關閉位置。
當AST電磁閥處于關閉狀態時，它阻止了AST油母管內的壓力油流向無壓回油系統（EH油箱），從而確保了AST油母管內的油壓能夠維持在一個設計規定的水平。
維持壓力穩定：
高壓供給：AST油母管連接到一個高壓供油系統，該系統提供持續的高壓抗燃油（稱為EH油）。這個高壓供給保證了所有依賴于AST油壓來保持開啟狀態的安全閥門（如主汽門和調節汽門）有足夠的壓力支持。
防止泄漏：AST電磁閥的設計確保了即使長時間處于關閉狀態，也能有效防止AST油母管內的油液泄漏至無壓回油系統中，從而維持整個系統的油壓穩定性。
冗余設計：為了增加系統的可靠性，AST電磁閥采用四閥串聯或并聯組合的方式布置（具體取決于具體的系統設計）。這樣的配置意味著即使有一個或多個電磁閥發生故障，其他電磁閥仍能繼續工作，確保AST油母管的壓力不會意外下降。
監控與保護：
系統中還配備了監測裝置，比如ASP（Automatic Shutdown Protection）壓力開關，用于實時監測AST油的壓力。如果檢測到異常情況（如壓力過低），可以觸發報警或者采取進一步的安全措施。
此外，AST電磁閥Z2805013的動作還會受到ETS（Emergency Trip System）等安全系統的控制，在檢測到嚴重故障時，會指令A(yù)ST電磁閥失電，以實現緊急停機。
總之，當AST電磁閥Z2805013在正常運行時是通電的，并且其內部結構設計為能夠緊密封閉，防止AST油母管內的油液泄漏出去。這不僅依賴于電磁閥自身的密封性能，還需要結合整個液壓系統的高壓供給以及多重冗余設計來共同作用，從而有效地維持AST油母管的壓力穩定，保障汽輪機的安全運行。如果AST電磁閥失電，則會導致AST油母管壓力迅速下降，促使相關閥門關閉，實現緊急停機。
