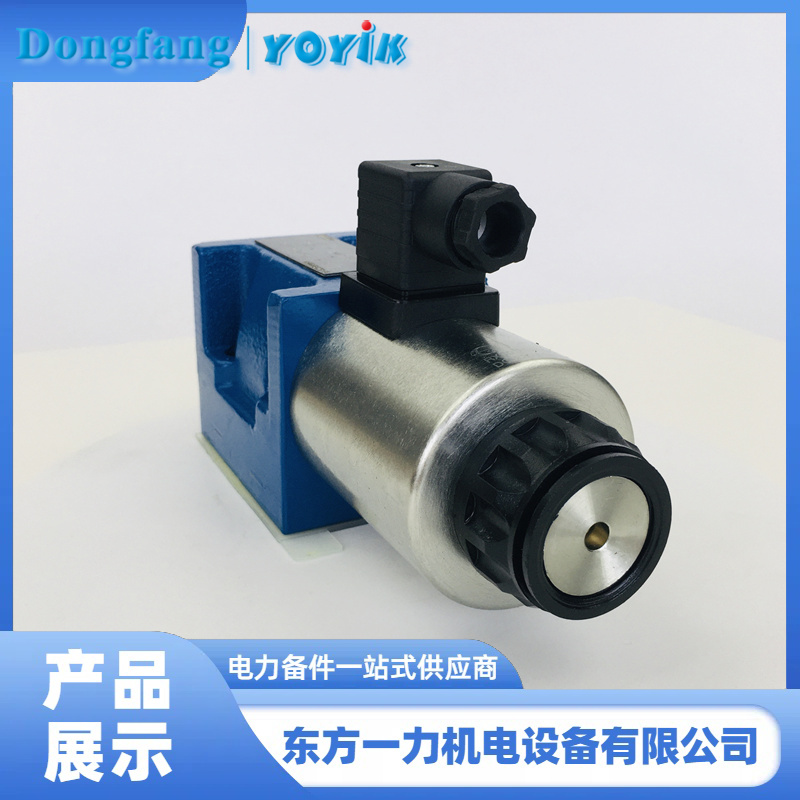

復位電磁閥 FRD.WJA3.042汽輪機掛閘操作的核心組件

復位電磁閥 FRD.WJA3.042 是一種用于汽輪機保護系統中的關鍵元件，主要作用是在掉閘狀態下根據運行人員指令實現掛閘操作，具體來說：

掛閘操作：使危急遮斷器滑閥在其下腔室油壓力的作用下運動至上止點，完成掛閘。
失電狀態：當復位電磁閥處于失電狀態時，它將高壓油（通常為1.96 MPa）引入危急遮斷器滑閥的上腔室，維持系統的正常工作狀態。
帶電動作：當需要掛閘時，復位電磁閥帶電，將危急遮斷器滑閥的上腔室接通排油，使其在下腔室油壓作用下向上移動至掛閘位置。

• 復位電磁閥 FRD.WJA3.042工作原理

1. 正常狀態下的工作原理
在正常運行或待機狀態下，復位電磁閥處于失電狀態：
高壓油（1.96 MPa）通過復位電磁閥進入危急遮斷器滑閥的上腔室。
這樣做的目的是保持危急遮斷器滑閥在適當?shù)奈恢?，防止不必要的?dòng)作。
2. 掛閘操作的工作原理
當需要掛閘時，復位電磁閥根據運行人員的指令帶電：
帶電后，復位電磁閥改變內部通道，將危急遮斷器滑閥上腔室與排油口連通。
上腔室內的高壓油被泄掉，此時下腔室內的油壓推動滑閥向上移動到上止點，即掛閘位置。
完成掛閘后，復位電磁閥再次失電，上腔室重新充入高壓油，維持滑閥在掛閘位置。
3. 掉閘操作的工作原理
在某些情況下，如出現緊急狀況或需要停機時，復位遮斷閥組中的其他組件（如電磁遮斷閥）會動作：
電磁遮斷閥帶電，泄掉危急遮斷器滑閥下腔室的油壓，使滑閥失去支撐力而下降。
隨著滑閥的下降，隔膜閥上的低壓安全油也被泄掉，導致隔膜閥打開，最終泄掉高壓安全油，快速關閉所有閥門，遮斷機組進汽。

• 復位電磁閥 FRD.WJA3.042工作原理

主要應用于以下場景：
1. 掛閘操作
在機組啟動前或因故障跳閘后，為了恢復正常運行，需要執行掛閘操作。此時，復位電磁閥帶電，完成掛閘流程。
2. 掉閘操作
當發生重大故障（如超速、振動過大等），ETS（Emergency Trip System）觸發，復位遮斷閥組中的其他組件動作，配合復位電磁閥實現快速停機。
3. 定期試驗

在日常維護中，需要對復位遮斷閥組進行功能性測試，以驗證各組件是否正常工作。復位電磁閥在此過程中起到關鍵作用。
