蓄能器 NXQ-A-16/31.5-L-Y穩護頂軸油系統
產品介紹人：黃麗 13547079933 0838-2207616
蓄能器 NXQ-A-16/31.5-L-Y 在汽輪機頂軸油系統中，主要作用之一是抑制壓力脈動，特別是在變量柱塞泵運行過程中由于排量變化或負載波動引起的壓力波動。以下是其工作原理和如何有效抑制頂軸油泵變量調節或負載變化導致的壓力脈動的詳細分析：

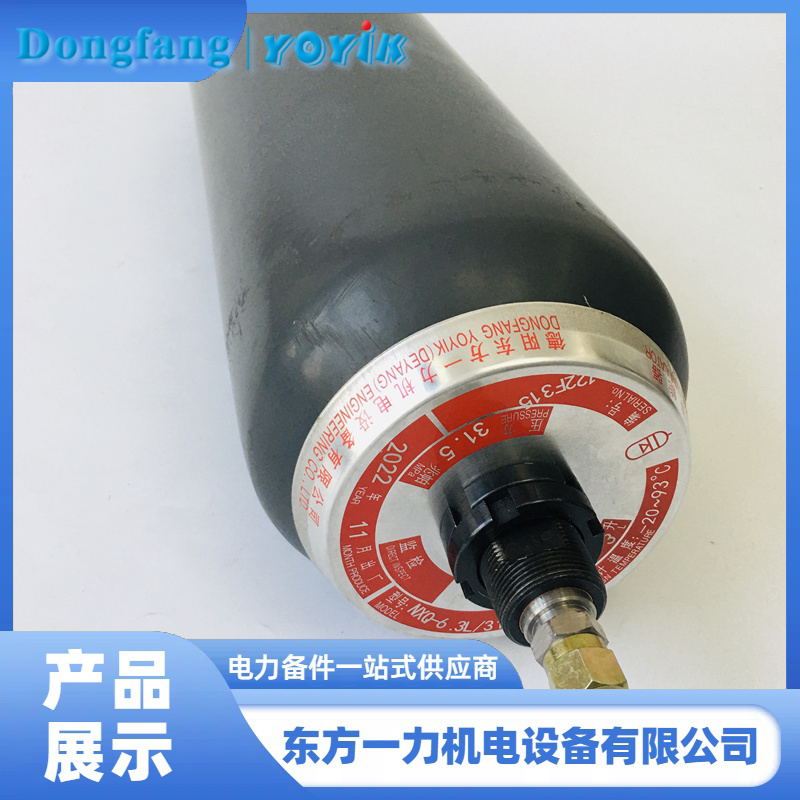

蓄能器 NXQ-A-16/31.5-L-Y 是一種皮囊式蓄能器，內部由一個橡膠皮囊分隔為兩部分：
上部充有惰性氣體（如氮?dú)猓ǔｎA(yù)充壓至系統工作壓力的 60%~80%；
下部為液壓油腔，通過油口與系統管路連接。
功能特點：
吸收壓力沖擊：當系統壓力突然升高時，高壓油進入蓄能器壓縮氣體，吸收多余能量。
釋放壓力補充：當系統壓力下降時，被壓縮的氣體膨脹推動油液回流到系統，維持壓力穩定。
緩沖流量波動：對周期性或瞬態流量變化起到緩沖作用，減少系統壓力波動。
-
二、變量柱塞泵運行中的壓力脈動來源
在頂軸油系統中，采用的是恒壓變量柱塞泵，其輸出壓力基本恒定，但流量會根據系統需求自動調整。這種泵雖然效率高，但在以下情況下會產生壓力脈動：
1. 變量機構響應滯后
當系統負載突變，變量機構需要時間調整斜盤角度，導致瞬時供油不匹配，產生壓力波動。
2. 柱塞往復運動引起的周期性脈動
柱塞泵是靠多個柱塞交替吸油和排油工作的，其輸出流量存在一定的脈動特性，尤其在高壓小流量工況下更為明顯。
3. 負載突變
如某軸承瞬間需油量增加（例如啟動初期），系統壓力會驟降，隨后泵恢復供油造成壓力回升，形成波動。
蓄能器通過以下機制，有效抑制由上述原因造成的壓力波動：
1. 動態壓力緩沖
當柱塞泵因排量調整或負載變化導致系統壓力上升時，多余的高壓油進入蓄能器壓縮氣體，吸收瞬時能量；
當系統壓力下降時，蓄能器內壓縮氣體膨脹，將儲存的油液平穩釋放回系統，補充流量不足，維持壓力穩定。
這種“儲能—釋能”過程可以平滑系統的壓力曲線，避免出現劇烈的壓力波動。
2. 減緩泵頻繁啟停與變量動作
在系統負載變化較小的情況下，蓄能器可暫時承擔供油任務，減少變量泵頻繁調整排量；
同時也減少了泵出口壓力開關因微小波動而誤觸發的可能，提高系統穩定性。
3. 改善頂軸油壓的穩定性
頂軸油壓要求控制在 5～17 MPa 范圍內，以確保轉子被穩定頂起；
蓄能器的存在使各軸承處的頂軸油壓更加平穩，防止因壓力波動導致的頂起高度不穩定或局部干摩擦，從而保護軸承和轉子。
-
四、實際應用中的優化配置建議
為了充分發揮蓄能器 NXQ-A-16/31.5-L-Y 的作用，在汽輪機頂軸油系統中應考慮以下幾點：
1. 安裝位置
應盡量靠近頂軸油泵出口或集成控制塊前段，以便快速響應壓力變化。
2. 預充壓力設定
預充壓力一般設為系統正常工作壓力的 60%~80%，如系統工作壓力為 20MPa，則預充壓力可設為 12~16MPa，以保證良好的緩沖效果。
3. 容積選擇
NXQ-A-16/31.5-L-Y 容積為 16L，適用于中小型頂軸油系統，若系統較大或負載波動頻繁，可并聯多臺使用。
4. 定期檢查維護
檢查氮?dú)饽z囊是否破損、預充壓力是否下降；
檢查進出口閥門是否暢通，防止堵塞影響響應速度。
蓄能器 NXQ-A-16/31.5-L-Y 在頂軸油系統中，通過對壓力波動的能量吸收與釋放，有效地抑制了變量柱塞泵在調節排量或負載突變時產生的壓力脈動，提高了系統運行的穩定性、安全性和可靠性，從而保障汽輪機在盤車、啟動、停機等關鍵階段的安全頂軸操作，延長設備使用壽命。
