卸荷閥C9204000快關閥故障時的停機保護備用方案

產品介紹人：黃麗 13547079933 0838-2207616

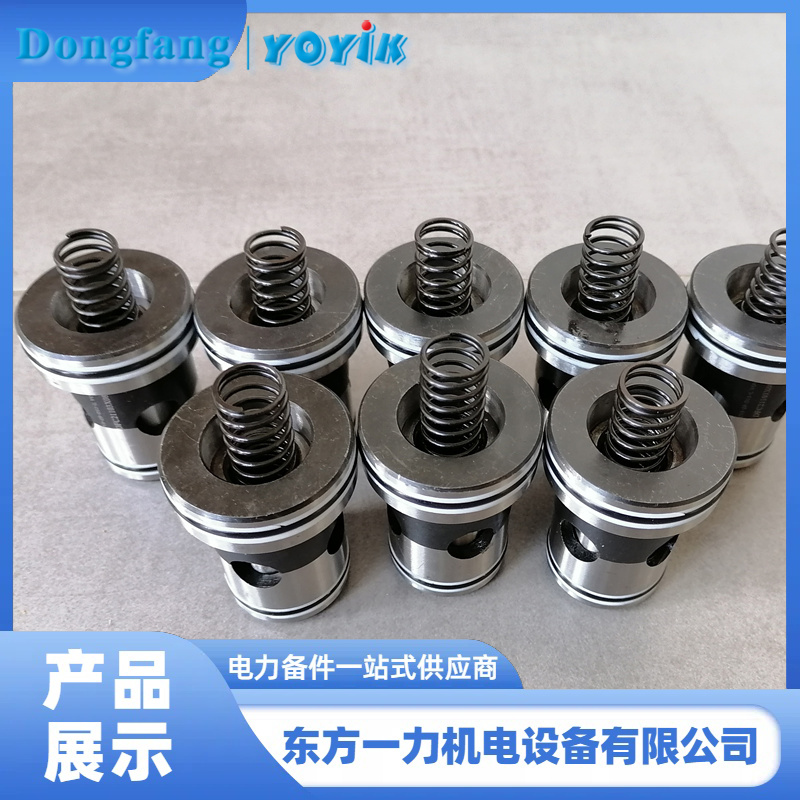

卸荷閥C9204000是一種液壓控制元件，其核心結構通常包括閥體、閥芯、彈簧和油路通道等部分。在正常工作狀態下，卸荷閥的閥芯處于開啟或關閉位置，取決于其控制油壓與彈簧力之間的平衡關系。當控制油壓克服彈簧力時，閥芯被推向關閉位置，從而切斷油路；而當控制油壓降低，彈簧力占主導時，閥芯則被彈回開啟位置，使油路導通。

卸荷閥C9204000在高壓油路中的關閉作用機制

• （一）正常運行時的關閉作用

在機組掛閘后或正常運行狀態下，高壓保安油經過快關閥后，一路油壓作用于卸荷閥。此時，卸荷閥C9204000的彈簧力相對較小，而高壓保安油提供的油壓足以克服彈簧力，使得卸荷閥的閥芯被推向關閉位置。這一關閉動作有效地切斷了油動機油缸與回油之間的油路通道，阻止了油動機內的高壓油回流，從而保證了油動機內的油壓能夠維持在一定水平，使得汽門能夠穩定在所需的位置，無論是調節型閥門根據伺服閥信號調節至特定開度，還是開關型閥門保持在開啟狀態。

• （二）停機保護時的關閉作用

當機組ETS保護動作需要遮斷停機時，主遮斷電磁閥及機械停機電磁鐵動作，導致高壓保安油壓被迅速卸掉。此時，快關閥（遮斷電磁閥）帶電動作，泄掉關斷閥油壓，切斷了EH油泵來的高壓油至油動機的通路。與此同時，卸荷閥腔室內的油壓也隨之消失。由于卸荷閥的彈簧力不再受到高壓保安油壓的抑制，彈簧力開始發揮作用，將閥芯彈回開啟位置。然而，此時由于關斷閥已經切斷了EH油泵來的高壓油，油動機油缸內的油壓開始下降。卸荷閥開啟后，油動機內的高壓油通過卸荷閥回流至回油系統，進一步加速了油動機內油壓的降低。最終，在油壓降低的作用下，汽門關閉，實現機組的安全停機。

• （三）快關閥故障情況下的關閉作用

若快關閥（遮斷電磁閥）故障未動作，而機組發出跳閘信號，高壓保安油壓已經泄掉。此時，卸荷閥通過其旁路的彈簧單向閥發揮作用。正常情況下，彈簧單向閥允許油液從其進口流向出口，但當進口油壓低于出口油壓時，單向閥關閉。在快關閥拒動的情況下，彈簧單向閥前部油壓消失，而后部卸荷閥處油壓高于保安油壓。因此，卸荷閥內油壓經彈簧單向閥泄掉，使得卸荷閥C9204000腔室內的油壓降低。在彈簧力的作用下，卸荷閥閥芯下移，進一步泄掉油動機內的高壓油，促使汽門動作，實現停機保護功能。
