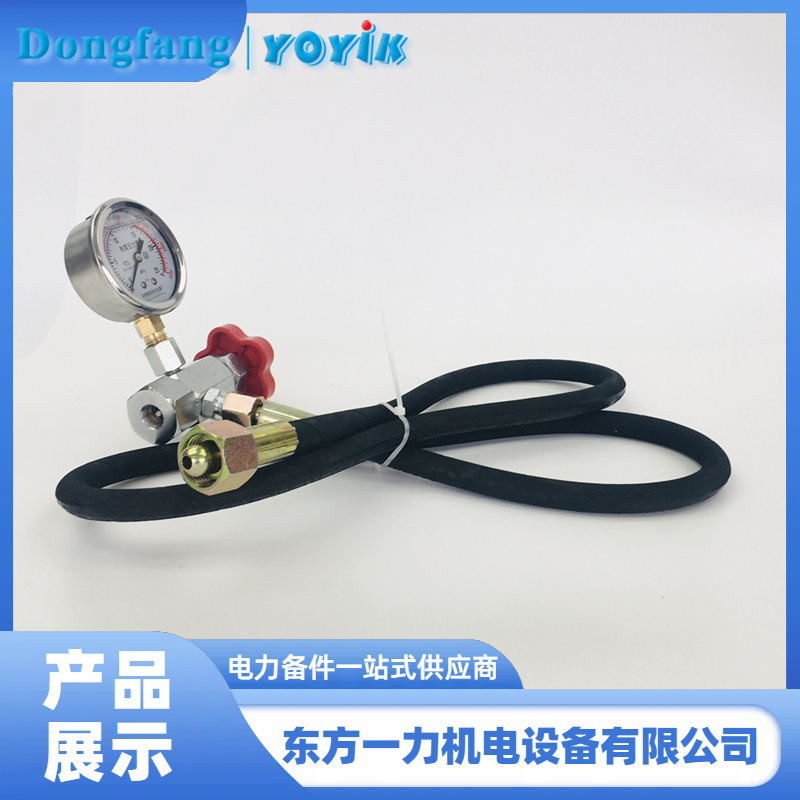

充氮工具 CQJ-25 確保蓄能器氮?dú)鈮毫_(dá)設定值的工作原理與操作要點
-
一、CQJ-25 充氮工具的核心結構與工作原理
CQJ-25 作為專用充氮工具，其核心功能通過以下結構實現壓力精準控制：
壓力調節系統
內置高精度減壓閥（調節精度 ±0.5% FS），可通過旋鈕手動設定目標壓力值，匹配蓄能器的額定充氣壓力（如 API 614 要求的停機設定值之上的壓力閾值）。
采用彈簧膜片式結構，通過反饋機制自動補償系統壓力波動，確保充氣過程中壓力穩定。
雙向壓力監測裝置
配備雙刻度壓力表（量程 0~25MPa，精度 1.6 級），分別顯示氮?dú)庠磯毫εc蓄能器內實時壓力，便于同步監控充氣狀態。
壓力表內置阻尼器，減少充氣時的壓力脈沖干擾，避免讀數誤差。
快速連接與密封系統
采用錐面密封接頭（適配蓄能器氮?dú)饨涌冢?，配?O 型圈密封結構，防止充氣過程中氮?dú)庑孤┯绊憠毫取?br />
高壓軟管采用鋼絲編織層，耐壓等級≥31.5MPa，確保高壓工況下的密封性與安全性。
1. 準備階段：壓力參數設定
目標壓力校準
根據蓄能器設計要求（如大型電站機組若配置蓄能器，其充氣壓力通常為系統最低安全油壓的 1.2~1.5 倍），通過 CQJ-25 的減壓閥旋鈕設定目標壓力值，例如設定為 0.8MPa（假設系統安全油壓下限為 0.6MPa）。
氮?dú)庠礄z查
確保氮?dú)馄繅毫Α?0MPa（避免氣源壓力不足導致充氣時間過長或壓力無法達標），并通過工具進氣閥控制氣源流量。
2. 充氣階段：壓力動態平衡控制
分步充氣法
① 首次充氣至目標壓力的 80%（如 0.64MPa），暫停 5 分鐘，待蓄能器皮囊充分膨脹后，再次緩慢充氣至設定值，避免壓力過沖。
② 充氣過程中觀察雙壓力表讀數，當蓄能器壓力接近設定值時，微調減壓閥旋鈕，以 0.05MPa 為梯度逐步升壓，防止壓力超調。
壓力補償機制
若充氣過程中氮?dú)庠磯毫ο陆担ㄈ绲陀?5MPa），CQJ-25 的減壓閥會自動開大閥門開度，維持輸出壓力穩定，直至氣源壓力不足時需更換氮?dú)馄俊?br />
3. 保壓驗證：壓力穩定性確認
保壓測試
充氣至設定值后，關閉工具出氣閥，保壓 30 分鐘，觀察壓力表讀數下降幅度：
若壓力下降≤0.02MPa，視為合格（符合 API 614 中 “壓力保持在停機設定值之上” 的要求）；
若壓力驟降，需檢查蓄能器皮囊是否破損或接口泄漏。
壓力微調
若保壓后壓力低于設定值，通過 CQJ-25 補壓至目標值；若超壓，可通過工具自帶的泄壓閥緩慢釋放壓力至標準范圍。
-
三、CQJ-25 確保壓力精度的關鍵設計亮點
技術亮點 對壓力控制的作用
雙級減壓結構 先粗調至接近目標壓力，再精調至設定值，誤差≤±0.03MPa
壓力反饋伺服系統 實時感知蓄能器壓力變化，自動調節閥門開度，抑制壓力波動（波動范圍≤±1% 設定值）
智能壓力鎖定裝置 達到設定壓力后自動鎖定減壓閥旋鈕，防止誤操作導致壓力偏移
溫度補償模塊 內置溫敏元件，當環境溫度變化時自動修正壓力值（溫度每變化 10℃，壓力補償系數 0.3%）
防過壓保護
工具內置安全閥（開啟壓力為設定值的 110%），當系統壓力超限時自動泄壓，避免蓄能器因壓力過高損壞。
壓力異常處理
若充氣后壓力無法達標：檢查氮?dú)庠磯毫?、皮囊是否破損、接口密封性；
若壓力持續下降：可能為皮囊老化或破裂，需更換皮囊后重新充氣。
-
五、與 API 614 標準的兼容性
CQJ-25 的壓力控制精度滿足 API 614-2008 中 “備用泵啟動期間壓力保持在停機設定值之上” 的要求，通過以下機制實現：
充氣壓力可精確設定為系統安全油壓下限的 1.2 倍（如 0.6MPa 系統對應 0.72MPa 充氣壓力）；
保壓性能確保在備用泵啟動的 4 秒間隔內，蓄能器釋放氮?dú)饩S持油壓不低于停機值，與大型電站機組 “快速啟動” 油泵形成雙重保障。
通過上述結構設計與操作流程，CQJ-25 可確保蓄能器氮?dú)鈮毫珳?zhǔn)達到設定值，滿足工業安全標準要求。
