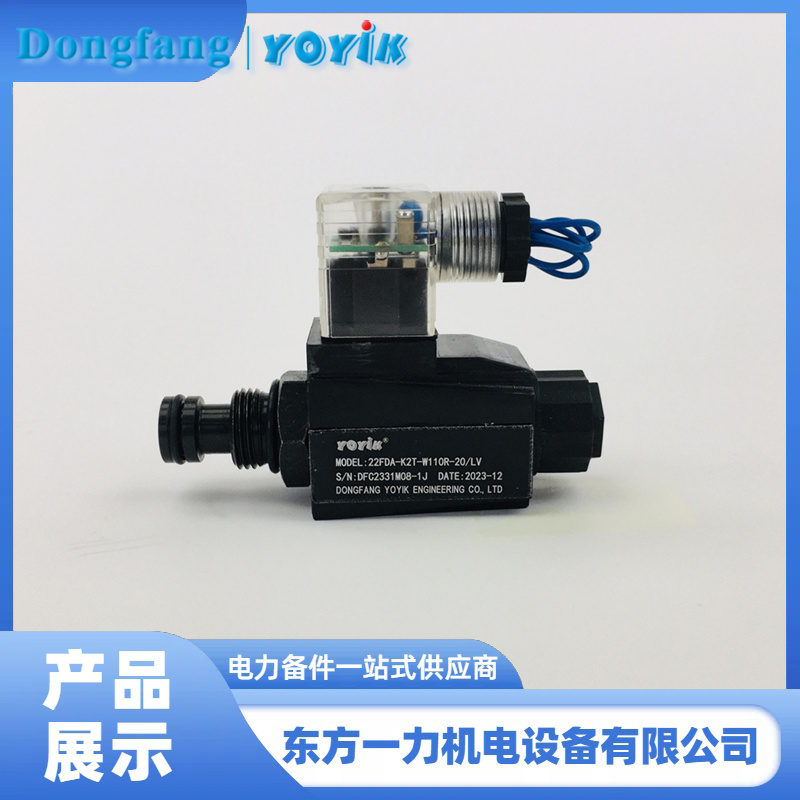

試驗電磁閥22FDA-F5T-W110R-20/LV：閥門試驗為何關EH油？
產品介紹人：黃麗 13547079933 0838-2207616
在汽輪機DEH調節保安系統的閥門活動試驗中，試驗電磁閥 “帶電關閉EH供油”是關鍵操作，不少工程師疑惑這一操作的目的，也擔心“無法切斷EH供油”會帶來什么影響。結合東方一力10余年電站設備服務經驗及DL∕T571-2014《電廠用磷酸酯抗燃油運行維護導則》要求，今天以東方一力供應的試驗電磁閥22FDA-F5T-W110R-20/LV為例，詳細解答這些問題。
-
一、試驗電磁閥帶電關閉EH供油：兩大核心目的
試驗電磁閥22FDA-F5T-W110R-20/LV的“帶電關油”設計，是為了保障閥門活動試驗安全、精準進行，符合DL∕T571-2014“系統試驗需避免誤動風險”的要求。
隔離試驗閥門，避免影響其他系統：閥門活動試驗的目的是單獨檢測某一主汽門或調門的動作靈活性，若不切斷EH供油，試驗時閥門動作會受系統其他油壓波動影響。東方一力的22FDA-F5T試驗電磁閥帶電后，能快速切斷對應閥門的EH供油通路，將試驗閥門與系統隔離——例如檢測#1高壓主汽門時，22FDA-F5T帶電關閉其EH供油，確保試驗僅針對該閥門，不會干擾#2高壓主汽門或調門的正常運行，避免因試驗導致機組負荷波動。
模擬故障工況，驗證閥門關閉可靠性：帶電關閉EH供油，本質是模擬“EH油中斷”的故障場景，以此檢驗閥門能否在無動力源的情況下，依靠自身彈簧力或重力正常關閉。東方一力的22FDA-F5T采用雙向密封結構，關閉EH供油時泄漏量≤0.01L/min，能精準模擬油源中斷狀態，若閥門能在規定時間（通?！?秒）內完全關閉，說明其關閉可靠性達標，這也是DL∕T571-2014中“閥門需具備故障自關能力”的核心要求。
-
二、試驗電磁閥無法切斷EH供油：對試驗結果的三大影響
若試驗電磁閥（如22FDA-F5T）帶電后仍無法切斷EH供油，會導致試驗結果失真，甚至引發安全風險，需及時排查處理。
無法精準判斷閥門動作性能：EH油持續供應會使閥門動作受油壓驅動，而非僅依靠自身關閉結構（如彈簧），此時即使閥門關閉，也無法確定是“自身性能達標”還是“油壓助力”，導致試驗結果失去參考價值。例如某機組使用普通試驗電磁閥時，因無法完全關油，誤判#1高壓主汽門關閉正常，后續跳機時該閥門因彈簧失效未關閉，引發安全隱患；而東方一力的22FDA-F5T因關斷可靠，能避免此類誤判。
可能導致試驗閥門異常擺動：未切斷的EH油會在閥門活動試驗中產生不穩定油壓，使閥門開度忽大忽小，出現異常擺動。這不僅會影響試驗數據采集（如無法準確記錄關閉時間），還可能因閥門頻繁動作加劇閥座磨損，縮短設備壽命，違背DL∕T571-2014“試驗操作需保護設備”的原則。
引發系統油壓波動：若試驗電磁閥內漏嚴重，未切斷的EH油會分流至試驗回路，導致系統整體油壓下降（通常下降≥0.5MPa），影響其他正常運行閥門的控制精度，甚至觸發EH油系統低壓報警，被迫中斷試驗。東方一力的22FDA-F5T通過嚴格的出廠密封性測試，能有效避免內漏導致的油壓波動問題。
-
三、選擇可靠試驗電磁閥：東方一力22FDA-F5T的適配優勢
要避免“無法切斷EH供油”的問題，需選擇密封可靠、適配性強的試驗電磁閥，東方一力的22FDA-F5T-W110R-20/LV具備顯著優勢：
精準適配汽輪機機型：22FDA-F5T根據汽輪機#1高壓主汽門、調門的EH油路參數設計，接口尺寸、通徑與原機完全一致，無需修改管路即可直接安裝，避免因適配不當導致關油失效。
維護便捷，故障易排查：22FDA-F5T的閥芯、密封件采用模塊化設計，若出現關油故障，可快速拆解更換備件（東方一力提供原裝密封件），無需整體更換電磁閥，降低運維成本；同時，其自帶的壓力檢測接口，可通過壓力表直接判斷是否切斷EH供油，簡化故障排查流程。
總之，閥門活動試驗中試驗電磁閥帶電關閉EH供油，是為了隔離試驗閥門、驗證關閉可靠性；若無法切斷EH供油，會導致試驗失真、設備磨損等問題。選擇東方一力的試驗電磁閥22FDA-F5T-W110R-20/LV，能確保關油可靠，為試驗安全精準進行提供保障。若在選型或使用中遇到疑問，可隨時聯系東方一力技術團隊獲取支持。
