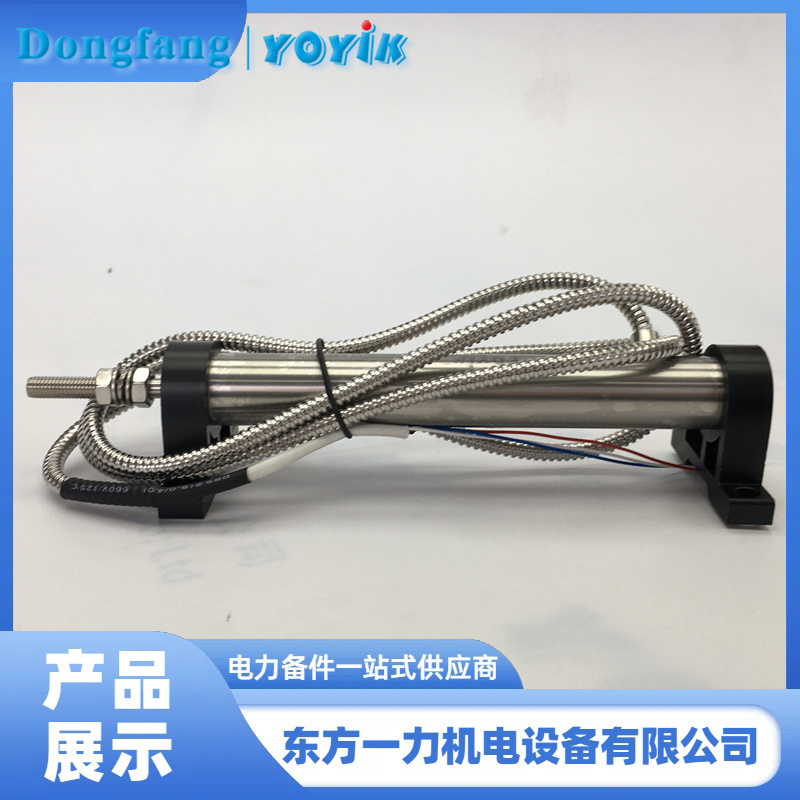

高压调节阀油动机LVDT行程传感器HL-3-150-15信号处理

当高压调节阀油动机的两个LVDT行程传感器HL-3-150-15采集信号不一致时，MEH（给水泵汽轮机电液控制系统）系统会依据预设逻辑和冗余配置原则进行处理，以确保阀门控制的准确性和安全性，具体处理方式如下：

一、信号采集与比较机制
双LVDT冗余配置：MEH系统为每个高压调节阀油动机配置两个LVDT行程传感器HL-3-150-15，实现信号冗余采集，以提升系统可靠性。
实时比较逻辑：系统通过专用控制卡或软件模块持续对比两个LVDT的输出信号，识别偏差是否超出预设阈值。
二、故障诊断与定位流程
阈值判定标准：当两LVDT信号偏差超过设定范围（如±1%FS）时，系统判定信号异常。
故障隔离策略：
硬件高选逻辑：部分机组采用硬件电路自动选择较高信号作为反馈值，维持阀门基本控制功能。
软件接近指令判别：部分系统通过算法选择更接近阀门指令的信号，避免因单个LVDT故障导致阀门误动。
信号有效性验证：通过调整阀门开度指令并观察信号响应，验证LVDT是否与阀门实际位置同步变化。
三、冗余切换与控制策略
单通道运行模式：当单个LVDT故障时，系统自动切换至正常通道，维持阀门开度控制，同时触发报警提示维护。
双通道协同控制：正常运行时，两LVDT信号经加权平均或主从模式处理，综合输出用于阀门精确控制。
安全保护机制：若两LVDT信号均失效，系统将阀门切换至安全位置（如全开或全关），并触发ETS（汽轮机紧急跳闸系统）保护。
四、维护与应急处理措施
故障记录与分析：系统自动记录LVDT故障时间、偏差值等参数，辅助定位机械连接松动、线圈故障等具体原因。
在线更换流程：
关闭故障LVDT相关油路截止阀，切断伺服阀动力源。
解除故障LVDT信号与控制系统的电气连接。
安装新LVDT并校准零位与量程，确保机械连接无卡涩。
恢复油路后进行阀门全行程试验，验证信号一致性。

定期校验机制：机组停运期间对LVDT行程传感器HL-3-150-15进行线性度、重复性测试，调整机械安装精度，优化信号屏蔽措施。
