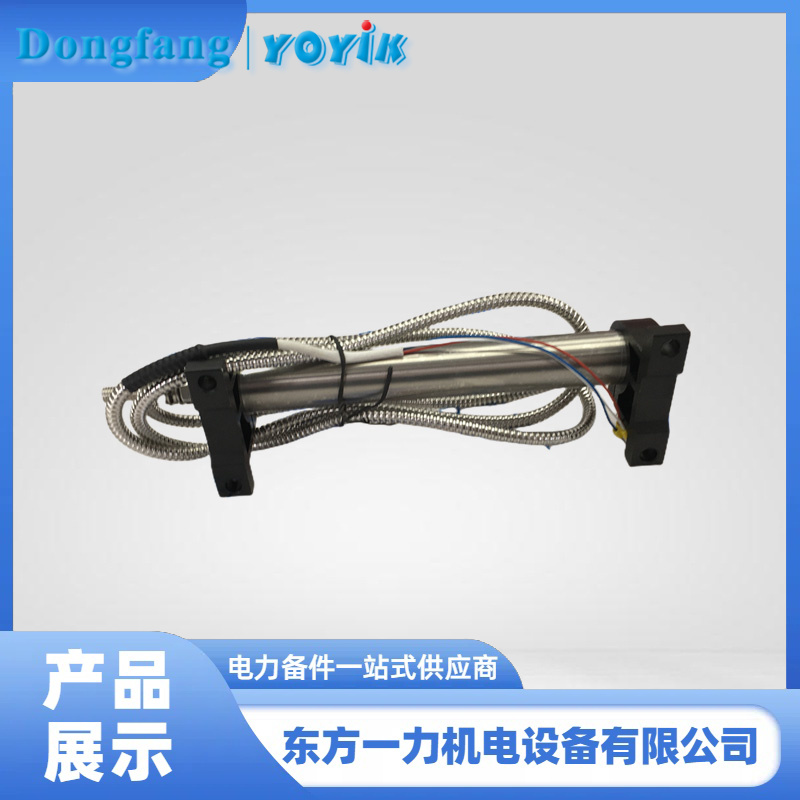

LVDT 传感器 HL-3-200-15铁芯位移实时监测

当 LVDT 传感器 HL-3-200-15 的 铁芯偏离零位向开启方向移动 时，其次级线圈输出的交流电压相位变化如下：

✅ 一、基本原理回顾
LVDT（线性可变差动变压器）由以下部分组成：
一个初级线圈：用于输入交流激励信号；
两个次级线圈：反向串联连接，对称分布在初级线圈两侧；
一个可移动铁芯：与被测机械部件（如油动机活塞杆）相连，随其位置变化在线圈组件中移动。
✅ 二、零位状态（铁芯在中心）
铁芯位于中心（即“零位”）时：
两个次级线圈感应出的电压大小相等、方向相反；
因此净输出电压为 零；
此时称为 平衡点 或 电气零点。
✅ 三、铁芯向“开启方向”移动时的变化
假设：
油动机活塞向上运动表示阀门开启；
LVDT铁芯随之向上移动（即“开启方向”）；
1. 磁通路径变化
铁芯靠近上部次级线圈，远离下部次级线圈；
上部线圈耦合增强，感应电压增大；
下部线圈耦合减弱，感应电压减小。
2. 次级线圈输出特性
次级线圈是 反向串联 的，所以输出为两者的差值；
当铁芯向上偏移后：
上部次级线圈感应电压 > 下部次级线圈感应电压；
净输出电压为正（设定义上部为正方向）；
输出电压不再是零，而是具有一定幅值的交流电压；
相位关系保持不变（仍与初级激励信号同频同相），但 幅值发生变化。
3. 相位变化说明
LVDT 是一种 差动变压器结构，其输出电压的 相位并不随铁芯移动方向改变；
即：无论铁芯向上或向下移动，输出电压始终与激励电压 保持相同的相位；
只有输出电压的幅值和极性（正负）随铁芯位置变化而变化；
极性（正负）用于判断铁芯是偏向哪一侧；
幅值用于判断偏离的距离。
✅ 四、结论总结
当 LVDT传感器HL-3-200-15的铁芯偏离零位向开启方向移动 时：
其次级线圈输出的交流电压相位保持不变（与激励信号相同）；
电压幅值增加，并根据方向显示为正值或负值；
通过测量电压幅值和极性，控制系统可以判断铁芯的位置及方向；

后续电路（如介调器/解调器）将该交流信号转换为直流电压，用于闭环控制反馈。
