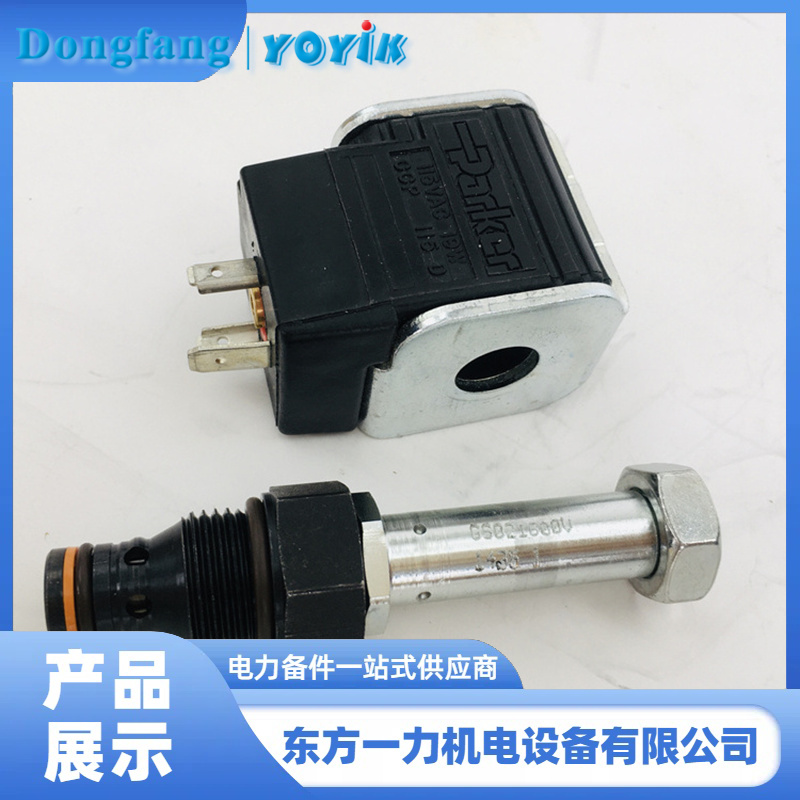

汽轮机危急遮断AST电磁阀GS021600V失电快速泄油保护

AST电磁阀GS021600V在失电时，其内部阀芯会迅速动作，导致油路从封闭状态转变为泄油状态。以下是这一过程的详细描述：

正常运行状态：
在汽轮机正常运行时，AST电磁阀GS021600V处于通电状态，其内部阀芯在电磁力的作用下保持在关闭位置。
此时，AST电磁阀封闭危急遮断母管的泄油通道，确保高、中压主汽门执行机构油动机的活塞下腔能够建立起稳定的油压。
失电动作触发：
当汽轮机发生故障或需要紧急停机时，遮断保护装置（ETS）会发出电气跳闸信号。
AST电磁阀GS021600V接收到这一信号后，会立即失电。随着电磁力的消失，内部阀芯在弹簧力的作用下开始动作。
阀芯动作过程：
失电后，AST电磁阀GS021600V的内部阀芯迅速移动，打开原本封闭的泄油通道。
这一动作使得危急遮断母管中的压力油能够迅速通过泄油通道流回油箱或回油系统。
油路泄油过程：
随着AST电磁阀GS021600V泄油通道的打开，危急遮断母管中的油压开始迅速下降。
油压的下降导致高、中压主汽门执行机构油动机的活塞下腔失去稳定的油压支持。
在弹簧力的作用下，油动机活塞开始移动，带动阀门迅速关闭。
系统响应与保护：
油路的泄油和阀门的关闭是汽轮机保护系统对故障或紧急情况的快速响应。

这一过程有效防止了汽轮机因故障而进一步损坏，确保了设备和人员的安全。

德阳东方一力机电设备有限公司是经营电厂电站泵阀产品的公司：包括电磁阀、电磁阀线圈、定冷水泵、截止阀、柱塞泵、循环泵、油封、伺服阀、膜片、金属软管、主油泵等，以下产品是我们经销的产品，热诚欢迎新老客户来电咨询采购！
主密封油泵 HSND280-46N
主汽门油动机截止阀 A156.33.01.01
蓄能器回油截止阀 SHV9.6
伺服阀MOOG G761-3034B
液动节流阀 G771K202A
机械密封 BKM79.4143A
主轴承密封 GU13832
截止节流止回阀 LJC25C-4.0P
给水泵小机隔膜阀膜片 SIZE32-MP260
电磁阀 G-110VDC-DN10-D
机械密封 50-250C
前置泵自由端轴瓦 YNKS500/350
密封油真空泵 M-209
备件包 191245
齿轮泵 GPA3-63-E-20-R6.3
电磁阀 300AA00126A
电动截止阀 J961Y-P54140V ZG15Cr1Mo1V
氮气减压阀 44-2263-243-1371
自封式吸油过滤器 TF-100*80L
电磁换向阀 DG4V-3-2N-VM-U-C6-60
联轴器弹性块 PVH074R01AB10A250000002001AE010A
交流密封油泵小修包 ACG070K7NVBP
联轴器弹性垫圈 M02225.0BGCC1
发电机密封胶 HEC-892
测压接头 CSHD-G1/4"
测压软管 SMS-12/15-1219mm-B
O型密封圈 HB4-56J8-12
一体式高压球阀 ISBV-20SR-S03W/-F
主机油动机伺服阀 072-4303A
三期密封油真空泵机械密封 P-2811
EH油泵出口软管 DF-16G2AT-HMP
高压柱塞泵 A10VS0100DR/31R-PPA12N00
EH截止阀 SHV6.4
密封圈 HB4-56J8-103
截止节流止回阀 LJC100-4.0P
电磁阀 K302141 8320G182
测压软管 SMS-10-915-C
缠绕垫片 HZB253-640-03-24
截止止回阀 JH62-16P
截止节流止回阀 LJC50C-2.5P
DFYLHL-2025-8-22-A
