停机检修时如何高效检测AST电磁阀GS061600V的严密性？
产品介绍人：黄丽 13547079933 0838-2207616
案例简述
国电投某电厂是600MW机组，其EH油系统中的ETS系统通过4个AST电磁阀实现停机保护。2023年9月和2024年8月，试验过程中出现同一通道AST电磁阀均失效的现象，导致ASP油压异常，若另一通道电磁阀故障，可能引发机组跳闸或保护失效，存在重大安全隐患。
在电站设备维护中，AST电磁阀的严密性直接影响汽轮机ETS系统的可靠性。根据DL/T 571-2014标准，EH油系统需定期维护以避免颗粒污染和密封件老化。以下介绍停机状态下AST电磁阀严密性的检查方法，并推荐东方一力供应的美国AST电磁阀GS061600V，助力设备稳定运行。
AST电磁阀采用分组供电设计，停机时可通过退电法验证其严密性。具体步骤如下：
单通道退电：依次断开AST1、AST3（第一通道）和AST2、AST4（第二通道）的电源，观察ASP油压变化。
若退电后ASP油压稳定在4.2~7.0MPa范围内，说明电磁阀关闭严密，无内漏。
若油压异常波动（如持续下降或上升），则表明电磁阀存在内漏或密封失效。
结合活动试验：在退电前进行AST电磁阀活动试验，确认动作值是否漂移，排除卡涩风险。
停机时需重点检查以下部件：
O型圈密封性：拆卸电磁阀后，检查O型圈是否老化、开裂或变形。东方一力供应的GS061600V电磁阀采用耐腐蚀氟橡胶密封件，可显著降低泄漏风险。
节流孔清理：使用压缩空气吹扫节流孔1~4，确保无堵塞。若发现油垢堆积，需用专用清洗剂处理，避免ASP油压异常。
线圈电阻测试：用万用表测量电磁阀线圈电阻，与设计值（通常为80~120Ω）对比，偏差超过±10%需更换。
绝缘电阻检测：在电磁阀接线端与外壳间施加500V直流电压，绝缘电阻应≥1MΩ，否则需处理潮湿或污染问题。

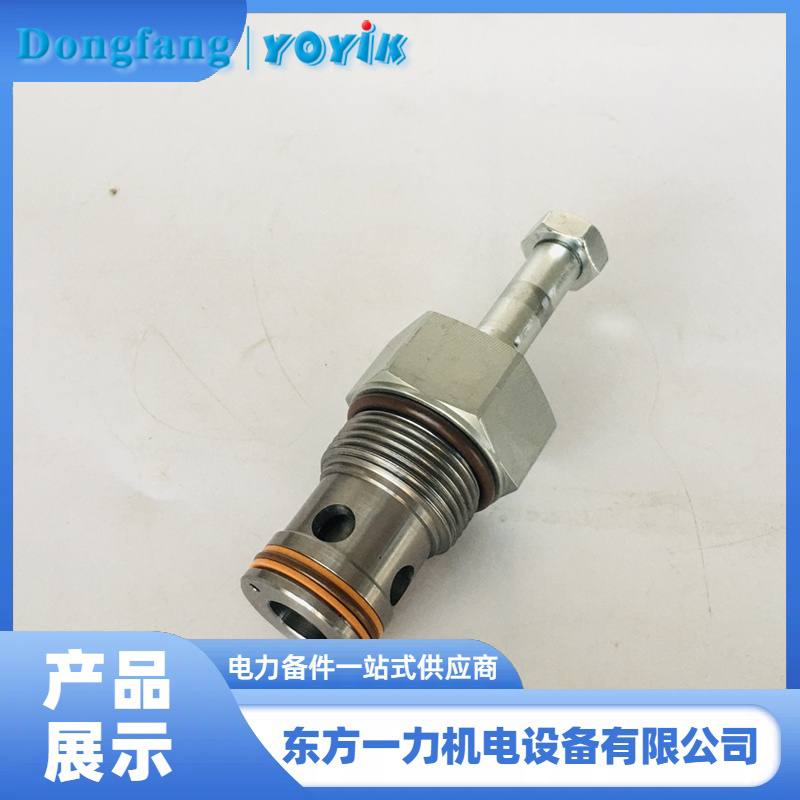

东方一力供应的美国原装AST电磁阀GS061600V，具有以下优势：
高可靠性：采用双密封结构，内漏率低于0.1%，符合ASME B16.34标准。
快速响应：动作时间≤50ms，确保危急遮断时AST油压迅速泄放。
长寿命设计：阀体材质为316L不锈钢，适应EH油（磷酸酯抗燃油）的腐蚀环境。
定期滤油并化验颗粒度（NAS5级以下），可避免油质劣化导致电磁阀卡涩。同时，检查AST母管油压波动范围（±0.5MPa），确保系统稳定性。
结语：AST电磁阀的严密性是汽轮机保护系统的关键。通过退电法、密封检查和电气参数验证，可提前发现隐患。推荐选用东方一力供应的GS061600V电磁阀，结合标准维护流程，有效降低非停风险。
