CS-1 转速传感器无输出？问题可能出在测量方法上

在电站设备的转速监测中，转速传感器的正常输出是掌握设备运行状态的关键。近期中国平煤咨询反映，他们的 CS-1 转速传感器线上标的白线是输出线，黑红是公共端，绿线是屏蔽线，正常情况下输出线和公共端接收脉冲信号，传感器对着 60 齿的齿轮即可工作，但现在没有输出。用测频法测量时，不论齿轮转速是多少，显示的都是工频 50 赫。我来为大家分析这个问题。

【问题背景】
CS-1转速传感器是一种无源磁电式传感器，广泛应用于汽轮机、风机、水泵等设备的转速监测。它的工作原理是：齿轮旋转时，切割磁力线，产生交变电压信号，信号的频率代表转速，幅度代表信号强度。
很多电厂专工喜欢用万用表的“频率档”去测输出端，发现读数不对，就以为传感器坏了。其实，这是典型的检测方法错误。
为什么测频法会“失灵”？
CS-1传感器输出的是毫伏级的交流电压信号（mV），属于微弱模拟信号，而普通万用表的频率档：
灵敏度不足：无法准确捕捉mV级的低幅信号，容易被工频干扰（50Hz）“淹没”；
误将干扰当信号：现场电磁环境复杂，50Hz工频干扰无处不在，万用表会误读为“50Hz有信号”，其实传感器根本没输出；
无法反映真实转速：即使有信号，频率档也无法判断信号幅度是否足够驱动后续仪表。
所以，你不是测出了50Hz，而是被干扰“骗了”。
正确检测方法：用示波器测“峰峰值”
要判断CS-1有没有信号，必须使用示波器或毫伏表，采用“测幅法”：
步骤如下：
连接示波器：
红夹接白线（输出线），
黑夹接黑红线（公共端），
绿线（屏蔽线）可靠接地。
观察波形：
手动盘动齿轮，观察是否有正弦波输出；
测量波形的峰峰值（Vpp）；
正常情况下，转速越高，峰峰值越大，一般在50mV–20V范围内。
判断标准：
有清晰正弦波，峰峰值随转速上升 → 传感器正常；
无波形或波形极小 → 检查安装间隙、齿轮、接线；
只有50Hz杂波 → 屏蔽不良或传感器损坏。
记住：转速由频率体现，但信号是否存在，要看幅度！

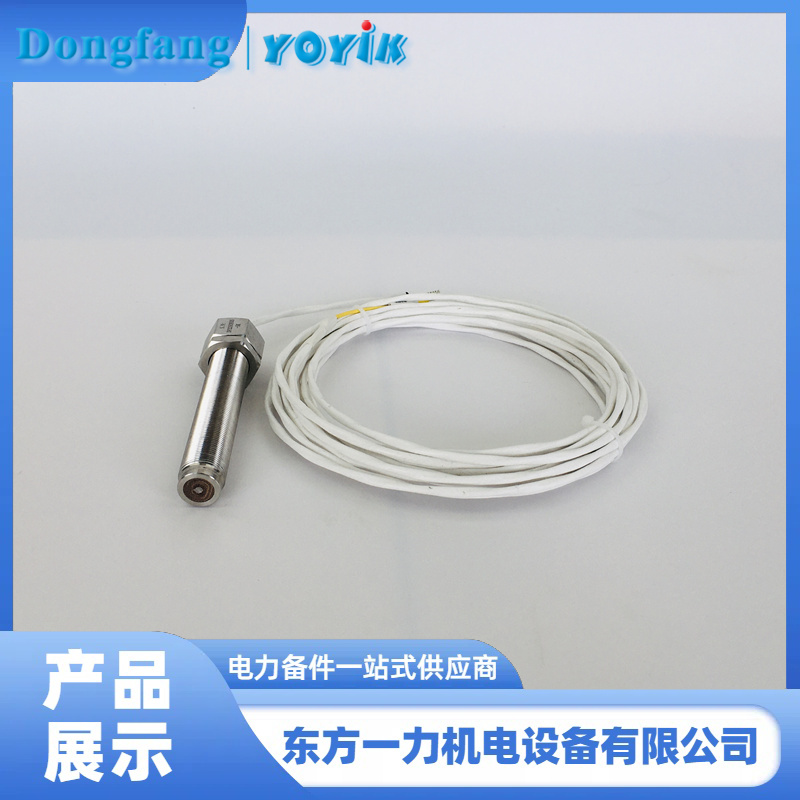

【推荐产品】——为什么选择我们生产的CS-1转速传感器？
我们生产的 CS-1转速传感器，严格按照国标和行业标准制造，具备以下优势：
高灵敏度设计：优化磁路结构，低转速下也能输出足够信号；
强抗干扰能力：双层屏蔽+信号整形，减少误触发；
安装尺寸标准：与主流仪表、探头座兼容，更换方便；
长期稳定性好：密封工艺可靠，防油、防潮、防振动。
【结语】
记住一句话：
CS-1是“发信号”的，不是“发频率”的；
测好坏，看波形，不看频率。

别让错误的检测方法，耽误了故障排查。用对工具，才能精准判断。
